উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
OLYMSPAN
সাক্ষ্যদান:
CE,ASME or GB150
মডেল নম্বার:
FGZ

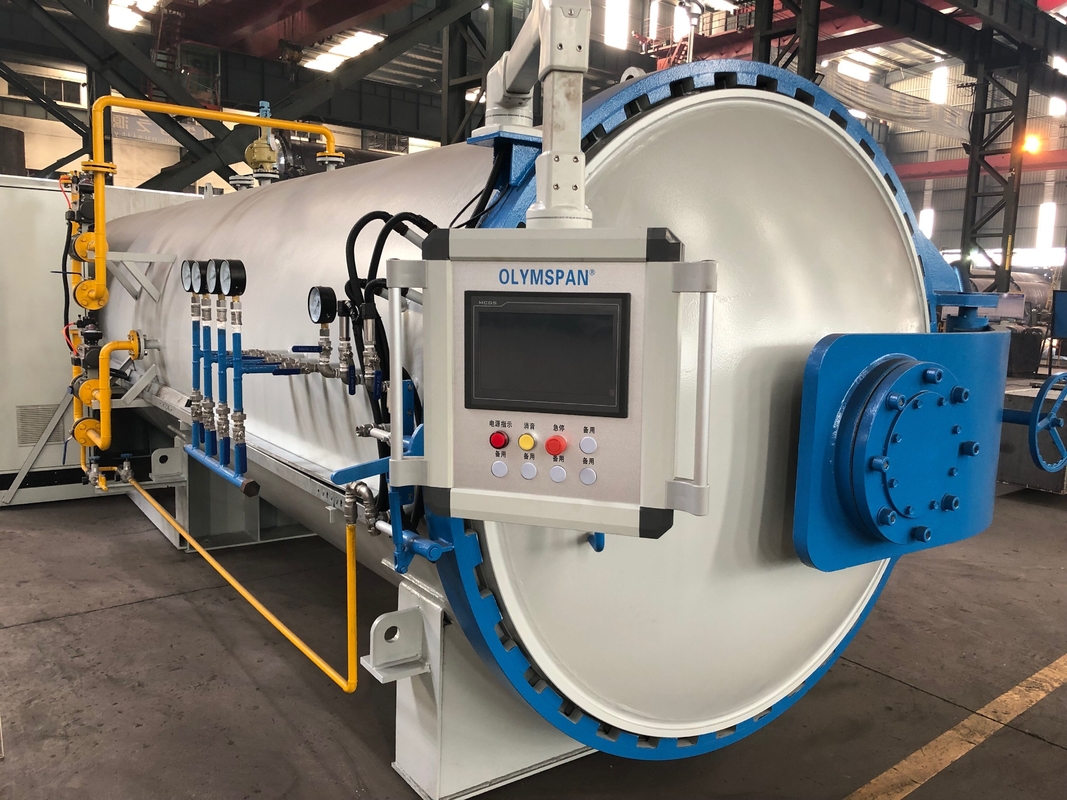

উচ্চ মানের গাড়ির আকার 1.95X4M কার্বন ফাইবার অটোক্লেভ বিভিন্ন মানের
1সংক্ষিপ্ত ভূমিকা
গত দশ বছরে আমরা নতুন উপকরণগুলির বিবর্তন দেখেছি, চমৎকার যান্ত্রিক এবং শারীরিক বৈশিষ্ট্য সহ। যান্ত্রিক প্রতিরোধের সাথে যৌগিক উপকরণগুলির হালকাতা,ক্রমবর্ধমান অ্যাপ্লিকেশন খুঁজছেনকার্বন ফাইবার এবং রজন পলিমারাইজেশন থেকে প্রাপ্ত পণ্যকে আমরা কম্পোজিট উপাদান বলে থাকি, কাঠামো বা কোরগুলিতে ফাইবার এবং রজনগুলির পর্যাপ্তভাবে প্রস্তুত এবং আকৃতিযুক্ত ওভারল্যাপিং স্তরগুলি।
কার্বন ফাইবার এবং রজন ম্যাট্রিক্স কম্পোজিট (পলিমাইড, বিসমালাইমাইড, ইপোক্সি রজন এবং থার্মোপ্লাস্টিক রজন ম্যাট্রিক্স ইত্যাদি) গরম চাপ দিয়ে আকৃতির জন্য অটোক্ল্যাভ একটি মূল সরঞ্জাম ।পণ্যের গুণমান অটোক্ল্যাভের ভিতরে পাওয়া যায় যা অন্যান্য পলিমারাইজেশন পদ্ধতির তুলনায় যান্ত্রিক বৈশিষ্ট্যগুলি 20-30% পর্যন্ত বৃদ্ধি পায়, যা পণ্যটির বাহ্যিক চাপের জন্য অনুমান করে না।
অলিম্পসপ্যান অটোক্ল্যাভের মাধ্যমে প্রাপ্ত চক্রগুলির নির্ভরযোগ্যতা এবং নির্ভুলতা পণ্যটির উচ্চ মানের মানগুলি অর্জন এবং বজায় রাখতে সক্ষম করে,যা এয়ারস্পেসের মতো উচ্চ প্রযুক্তির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়, গাড়ি, ইলেকট্রনিক্স, অস্ত্র, ট্রাফিক, খেলাধুলার সরঞ্জাম এবং নতুন ধরনের শক্তি ইত্যাদি।
2. বেসিক ডেটা
২-১। কম্পোজিট অটোক্লেভের মডেল এবং আকার
Ø অটোক্লেভ মডেলঃ SN-TF19540
Ø কার্যকরী ব্যাসার্ধঃ 1950mm
Ø কার্যকরী দৈর্ঘ্যঃ ৪০০০ মিমি
সংজ্ঞা: *কার্যকরী ব্যাসার্ধ হল অটোক্ল্যাভের কার্যকর ব্যাসার্ধ।
*কার্যকরদৈর্ঘ্য হচ্ছে কম্পোজিট উপাদান প্রকৃত দৈর্ঘ্য করতে পয়েন্ট।
২-২ উৎপাদন কর্মক্ষমতা
Ø পণ্যের আকারঃ সর্বোচ্চ 1800mm x4000mm
২-৩। বিদ্যুৎ শক্তি
Ø অপারেটিং ভোল্টেজঃ 220/380VAC, 3P+N+PE, 50/60Hz
Ø নিয়ন্ত্রণ ক্ষমতাঃ 220VAC/50Hz/24VDC
Ø মোট শক্তিঃ ১৩৬ কিলোওয়াট (এয়ার কম্প্রেসার সিস্টেম এবং জল পাম্প ছাড়া)
২-৪। পানি ও বায়ু সরবরাহঃ
Ø শীতল জল খরচঃ ~ 20m3/h
Ø শীতল জল চাপঃ ন্যূনতম 3 বার ~ সর্বোচ্চ 6 বার
Ø নিয়ন্ত্রণ সরঞ্জাম নিয়ন্ত্রণ বায়ুঃ 5 ~ 7bar
Ø অটোক্লেভের জন্য সর্বাধিক বায়ু উৎসঃ 10 বার
3. অটোক্ল্যাভের সাধারণ বৈশিষ্ট্য এবং কাজের প্রক্রিয়া
৩-১ সাধারণ বৈশিষ্ট্য
OLYMSPAN অটোক্লেভ হল একটি সিলড চাপের পাত্রে যা একটি জোরপূর্বক কনভেকশন হিটিং ইউনিট দ্বারা গরম করা যেতে পারে, যেখানে তাপমাত্রা, চাপ এবং ভ্যাকুয়াম কার্যকরভাবে নিয়ন্ত্রিত হতে পারে।একটি উন্নত নকশার মাধ্যমে, একটি জোরপূর্বক convection fun এবং মোটর ইউনিট গঠিত, আউটপুট গরম করার ক্ষমতা সিস্টেম 0-100%, চাপ, শীতল এবং নিষ্কাশন উপাদান আনুপাতিক নিয়ন্ত্রণ সামঞ্জস্য করা যেতে পারে।এটি প্রক্রিয়া বক্ররেখা অনুযায়ী একটি অভিন্ন তাপমাত্রা এবং চাপ পেতে পারেন. তাপমাত্রা গরম, রাখা, এবং শীতল পর্যায়ে চেক করা হয়। গরম / শীতল গ্রেডিয়েন্ট অপারেটর দ্বারা সেট করা যেতে পারে। চাপ চাপ, রাখা, মুক্তি পর্যায়ে সামঞ্জস্য করা হয়।
৩-২। কাজের প্রক্রিয়া
OLYMSPAN অটোক্লেভের পুরো কাজের প্রক্রিয়াতে 17 টি বিভাগ রয়েছে। প্রতিটি বিভাগে তাপমাত্রা, চাপ, ভ্যাকুয়াম এবং সেগমেন্টের সময় HIM এবং PC দ্বারা সেট এবং পর্যবেক্ষণ করা যেতে পারে,এবং অপারেশন প্রক্রিয়া আমাদের একচেটিয়াভাবে উন্নত সফটওয়্যার দ্বারা উপলব্ধি করা হবে যা সম্পূর্ণ স্বয়ংক্রিয় অপারেশন নিশ্চিত করার জন্য পিএলসি নিয়ন্ত্রণ সিস্টেমের উপর ভিত্তি করে.OLYMSPAN অটোক্লেভ বিভিন্ন যৌগিক উপকরণ তৈরির জন্য উপযুক্ত এবং এটি নিখুঁত পণ্যের গুণমানও নিশ্চিত করতে পারে।
উদাহরণস্বরূপ রেসিপি:
ভ্যাকু১ঃ ন্যূনতম ভ্যাকুয়াম চাপ ভ্যাকু২ঃ সর্বোচ্চ ভ্যাকুয়াম চাপ
চাপুন।1: প্রাক চাপ প্রেস.2:চূড়ান্ত চাপ
Temp1:প্রথম অংশের তাপমাত্রা Temp2:দ্বিতীয় অংশের তাপমাত্রা
Temp3: তৃতীয় অংশের তাপমাত্রা Temp4: চতুর্থ অংশের তাপমাত্রা
Temp5: শীতল এবং মুক্তির তাপমাত্রা
টি১ঃ প্রথম সেগমেন্ট টি২ এর সময়কাল:দ্বিতীয় সেগমেন্টের সময় রাখা
T3: তৃতীয় সেগমেন্ট T4 রাখার সময়:সেগমেন্টের সময় ধরে রাখা
(1) ভ্যাকুয়াম ব্যাগ মধ্যে কম্পোজিট উপকরণ এবং ছাঁচাবৃত খালি করা, এবং তারপর একসঙ্গে অটোক্ল্যাভ মধ্যে করা, অবশেষে, ভ্যাকুয়াম শুরু, সেট বিন্দু ভ্যাকুয়াম পেয়েঃ Vacu1
(2) গরম শুরু, তাপমাত্রা সেট বিন্দুতে বৃদ্ধিঃTemp1, একই সময়ে, চাপ, চাপ সেট বিন্দুতে বৃদ্ধিঃ চাপুন।1, এবং তারপর প্রথম রক্ষণাবেক্ষণ পর্যায়ে শুরু, রক্ষণাবেক্ষণ সময় সেট পয়েন্ট T1 হয়।
(3) প্রথম রক্ষণাবেক্ষণ পর্যায়ে সম্পন্ন, তাপমাত্রা সেট বিন্দু বৃদ্ধি অব্যাহতঃ Temp2, ভ্যাকুয়াম Vacu2 বা বায়ুমণ্ডলীয় চাপ, এবং তারপর দ্বিতীয় রক্ষণাবেক্ষণ পর্যায়ে শুরুরক্ষণাবেক্ষণের সময় হল সেট পয়েন্ট T2.
(৪) দ্বিতীয় ধারা সম্পন্ন, চাপ, চাপ বৃদ্ধি সেট পয়েন্টেঃ চাপুন।2.
(5) গরম করা চালিয়ে যান, তাপমাত্রা সেট পয়েন্টে বৃদ্ধি পায়ঃ টেম্প 3, তৃতীয় রক্ষণাবেক্ষণ ফেজ শুরু, রক্ষণাবেক্ষণ সময় সেট পয়েন্ট T3 হয়।
(৬) তৃতীয় সংরক্ষণের ধাপ শেষ হলে,গরম করা চালিয়ে যান,তাপমাত্রা সেট পয়েন্টে উঠে যায়ঃ Temp4,চতুর্থ সংরক্ষণের ধাপ শুরু করা হয়েছে,সংরক্ষণের সময় সেট পয়েন্ট T4।
(7) চতুর্থ সংরক্ষণের ধাপ শেষ হয়েছে,শীতলীকরণের ধাপ শুরু হয়েছে,যতক্ষণ না তাপমাত্রা সেট পয়েন্টে নেমে এসেছে:Temp5.
(৮) বায়ু মুক্ত
৩-৩। রেসিপি পূর্বরূপ
আপনি সংরক্ষণ করতে পারেন এবং
অন্য রেসিপি বেছে নিন।
৩-৪। নিয়ন্ত্রণ ব্যবস্থার গঠন
৩-৫। অপারেশন স্পেসিফিকেশন
৩-৫-১ চাপ
Ø চাপের মাধ্যমঃ সংকুচিত বায়ু
Ø সর্বোচ্চ কাজের চাপ::1.০৫ এমপিএ (১০.৫ বার)
Ø সর্বোচ্চ ডিজাইন চাপঃ1.২ এমপিএ (১২ বার)
Ø চাপের হারঃ 0-0.6 বার/মিনিট গড় হার 0 বার থেকে সর্বোচ্চ কাজের চাপ পর্যন্ত।
Ø ডি-প্রেসুরাইজেশন রেটঃ সর্বোচ্চ কাজের চাপ থেকে 0 বার পর্যন্ত 0-0.6 বার / মিনিট গড় রেট।
3-5-2 তাপমাত্রা
Ø সর্বোচ্চ কাজের তাপমাত্রাঃ 230°C
Ø জাহাজের সর্বোচ্চ ডিজাইন তাপমাত্রাঃ 250°C
Ø গরম করার হারঃ 0-4.5°C/min পরিবেষ্টন থেকে 150°C পর্যন্ত বায়ুর গড় তাপমাত্রার উপর ভিত্তি করে এবং 1200Kgs ইস্পাত দিয়ে অটোক্লেভ।
Ø শীতল হারের হারঃ ২৩০ ডিগ্রি সেলসিয়াস থেকে ৫০ ডিগ্রি সেলসিয়াস পর্যন্ত বায়ুর গড় তাপমাত্রার উপর ভিত্তি করে ০-৪.৫ ডিগ্রি সেলসিয়াস/মিনিট এবং ১,২০০ কেজি ইস্পাতের অটোক্ল্যাভ।
৩-৫-৩ ভ্যাকুয়াম
Ø সীমাবদ্ধ শূন্যতাঃ ≤-0.098Mpa
Ø সর্বোচ্চ কাজের শূন্যতা:-0.08Mpa
4সরঞ্জামের বিবরণ
৪-১ সাধারণ কাঠামো
৪-২। চাপের পাত্রে
দ্রুত খোলার দরজা সহ চাপের পাত্রে, যাচাইকরণ২০১৫ এএসএমই বয়লার ও চাপবাহী জাহাজের কোড. উত্পাদন হচ্ছে চাপ জাহাজের নির্মাণের জন্য VIII নিয়ম অনুযায়ী বিভাগ 1
৪-৩. দ্রুত দরজা বন্ধ করা
Ø পুরো সিস্টেমটি চারটি অংশ নিয়ে গঠিতঃ একটি জুটি গিয়ার ফ্ল্যাঞ্জ, চালিত ডিভাইস, সিলিং রিং এবং উচ্চ তাপমাত্রা সুরক্ষা সিস্টেম।
Ø হাইড্রোলিক চালিত দরজা খোলা, বন্ধ এবং লক করা হয়। এটি পিএলসি সিস্টেমের দ্বারা নিয়ন্ত্রিত হয়।
Ø সিলিকন রাবার দিয়ে সিলিং রিং তৈরি করা হয়, উচ্চ তাপমাত্রা প্রতিরোধী।
Ø এটি দরজার কাছে বিদ্যুৎ ক্যাবিনেটের সুইচগুলির মাধ্যমেও ম্যানুয়ালি পরিচালিত হতে পারে।
Ø দরজার ধরনঃ খোলাবাম(দরজা মুখোমুখি)
৪-৪। বিচ্ছিন্নতা ব্যবস্থা
Ø বিচ্ছিন্নতাঃঅভ্যন্তরীণ বিচ্ছিন্নতা
Ø আইসোলেশন উপাদানঃ সিরামিক ফাইবার
Ø অভ্যন্তরীণ শীটঃ স্টেইনলেস স্টীল, 1.0 মিমি
Ø নিরোধক বেধঃ 100 মিমি
৪-৫। মেঝে সমর্থন এবং রেল
Ø রেল লোডিং,বর্ধিত লগঃ 4500kg,বর্ধিত লোডিং বিকল্পভাবে দেওয়া যেতে পারে।
Ø রেলের ধরনঃ সমান কোণ ইস্পাত
Ø মেঝে লোডিংঃঃ 500kgading ঐচ্ছিকভাবে দেওয়া যেতে পারে।
Ø মেঝে সমর্থনের ধরনঃ রাইফেল প্লেট (4 মিমি)
৪-৬। গরম করার ব্যবস্থা
Ø উষ্ণায়ন ব্যবস্থাটি তিনটি উষ্ণায়ন অঞ্চল এবং সহজ রক্ষণাবেক্ষণের জন্য জাহাজের নীচে অবস্থিত উষ্ণায়ন উপাদানগুলির সমন্বয়ে গঠিত।
Øবৈদ্যুতিক গরম, ইনকনেল টিউবুলার হিটার
Ø থাইরিস্টর এসসিআর দ্বারা নিয়ন্ত্রিত একাধিক ব্যাংক।
Ø অনুপাত নিয়ন্ত্রণ, 0-100% আউটপুট।
Ø গরম করার প্রক্রিয়াটি তাপমাত্রা নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত হয়, মোডটি পিআইডি নিয়ন্ত্রণ, এবং এটি পিএলসি সিস্টেম দ্বারা সংগঠিত হয়।
৪-৭। চাপ উপাদান
Ø ইনপুট এবং নিষ্কাশন ভালভ, আনুপাতিকভাবে নিয়ন্ত্রিত, ইলেক্ট্রো-নিউমেটিক নিয়মিত বল ভালভ।
Ø ম্যানুয়াল এজোস্ট ভ্যালভ, ৩ টুকরো বল ভ্যালভ।
Ø নির্গমন শূন্যতা (শব্দ শোষক) শব্দ কম করে তোলে৭০ ডিবি. ১ পিসি
Ø চাপ পরিবর্তনকারী: ১
নির্ভুলতাঃ +/- 50mbar (0.005Mpa)
Ø চাপ পরিমাপকারীঃ1
Ø চাপ নিয়ন্ত্রণের সহনশীলতাঃ ± 0.1bar
৪-৮। কুলিং সিস্টেম(তাপ এক্সচেঞ্জার)
Ø সহজ রক্ষণাবেক্ষণের জন্য তাপ এক্সচেঞ্জারটি অটোক্লেভের নীচে অবস্থিত।
Ø স্টেইনলেস স্টীল তাপ এক্সচেঞ্জার, সমস্ত অভ্যন্তরীণ ভিজা অংশ স্টেইনলেস স্টীল। মাল্টি-রোড ফিনড টিউব।
Ø প্রধান শীতল নিয়ন্ত্রণের জন্য আনুপাতিক শীতল ভ্যালভ।
Ø প্রাক-কুলিং নিয়ন্ত্রণের জন্য এয়ার স্প্রে এবং মিস্ট ওয়াটার ভালভ।
৪-৯। জোরপূর্বক কনভেকশন সিস্টেম (এয়ার-সার্কুলেশন সিস্টেম)
Øগরম বাতাসের চ্যানেল
অলিম্পসপ্যান কম্পোজিট অটোক্লেভ প্রচলিত অটোক্লেভ থেকে আলাদা। এটিতে একটি রেডিয়াল এয়ার-ডাক্টের প্রয়োজন হয় না এবং পরিবর্তে মেঝেটিকে সামনের বায়ু সরবরাহ ব্যবস্থা হিসাবে ব্যবহার করে।এই অনন্য নকশা বৈশিষ্ট্য গ্রাহকের জন্য খরচ হ্রাস, এবং তাপমাত্রা আরো অভিন্ন করতে.
Øসার্কুলেশনের জন্য মোটর ফ্যান
মোটরটি অটোক্ল্যাভের শরীরের সাথে বোল্ট করা আছে, এটি সরাসরি ফ্যান চালায়।
Øসার্কুলেটিং মোটর ফ্যানের প্রধান পরামিতি
শক্তিঃ ২২ কিলোওয়াট, ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ
সংযোগের বিন্যাসঃসরাসরি সংযুক্ত,
নামমাত্র ঘূর্ণন গতিঃ ৯৬০r/min ((৩৮০V/50HZ),
ফ্যান হুইল ৭# সেন্ট্রিফুগাল ইম্পেলার,
বাতাসের চাপঃ১১০০পিএ,
প্রবাহের হার:12000M3/ এইচ.
Øশ্যাফ্ট সিলিং এবং শীতল
সম্পূর্ণরূপে সিল বিশেষ মোটর, SKF উচ্চ তাপমাত্রা সিরিজের সঙ্গে bearings। গঠন রক্ষণাবেক্ষণ করা সহজ। জল শীতল কাজ ব্যবহার,পৃথক জল পাম্প এবং প্রবাহ সুইচ সহ শ্যাফট ওয়াটার কুলিং যা জল প্রবাহ পর্যবেক্ষণ এবং স্বয়ংক্রিয়ভাবে অ্যালার্ম / বন্ধ চক্র যদি যথেষ্ট পরিমাণে জল প্রবাহ না থাকে.
4-10। তাপমাত্রা পর্যবেক্ষণ উপাদান
Ø তাপমাত্রা নিয়ন্ত্রণের সহনশীলতাঃ ±2.5°C
Ø বায়ু তাপমাত্রা থার্মোকপলঃ 1, স্থির
টাইপ-কে, পিসি মনিটরিং/কন্ট্রোল,ডেটা-অ্যাক্সিভেশন সহ
Ø হাই-লিমিট সুরক্ষা থার্মোকপলঃ 1 স্থায়ী
পিসি মনিটরিং/কন্ট্রোল সহ টাইপ-কে
Ø পার্ট থার্মোকপলঃ12, সরানো যেতে পারে
টাইপ-কে, পিসি মনিটরিং, ডেটা সংগ্রহ এবং নিয়ন্ত্রণ সহ।
৪-১১ ভ্যাকুয়াম সিস্টেম
৪-১১-১ভ্যাকুয়াম উত্সের পোর্টঃ মোট 6 টি
৪-১২-১২প্রতিটি উৎস পোর্টে থাকবেঃ
Ø 1⁄2" অভ্যন্তরীণ থ্রেড পাইপ জয়েন্ট
Ø পিসি-নিয়ন্ত্রিত ভ্যাকুয়াম নির্বাচন ভালভ, 3 টুকরা বল ভালভ, স্টেইনলেস স্টীল।
Ø পিসি-নিয়ন্ত্রিত ভেন্ট-ভেন্ট নির্বাচন ভালভ, 3-পিস বল ভালভ, স্টেইনলেস স্টীল।
Ø স্টেইনলেস স্টীল টিউব, 1⁄4 "
৪-১১-৩ভ্যাকুয়াম ট্রান্সডুসার পোর্টঃ মোট ৬টি
4-11-4প্রতিটি ভ্যাকুয়াম ট্রান্সডুসার পোর্টে থাকবেঃ
Ø আধা ইঞ্চি অভ্যন্তরীণ থ্রেড পাইপ জয়েন্ট
Ø ৩ টুকরো গোলাকার ভালভ, স্টেইনলেস স্টীল
Ø স্টেইনলেস স্টীল টিউব, 1⁄2 "
৪-১১-৫ভ্যাকুয়াম ট্রান্সডুসার: মোট ৬ টি
Ø প্রুফ চাপঃ 10 বার
Ø পরিসীমাঃ- 760mm Hg থেকে 10 বার
Ø নির্ভুলতাঃ +/- 15.6mm Hg
৪-১১-৬ভ্যাকুয়াম ফিল্টারঃ মোট ৬ টি
উচ্চ volatile বিষয়বস্তু সঙ্গে কম্পোজিট শক্তীকরণ অ্যাপ্লিকেশন জন্য (যেমন উচ্চ তাপমাত্রা polyimides),ভ্যাকুয়াম ফিল্টার উচ্চ তাপমাত্রা নিরাময় অপারেশন সময় volatiles এবং দ্রাবক condensing অনেক বেশি কার্যকর হবে.
৪-১১-৭প্রতিটি ভ্যাকুয়াম উৎস পৃথকভাবে নিয়ন্ত্রিত, এটা ভ্যাকুয়াম এবং ভেন্ট করা যেতে পারে. এবং প্রতিটি পৃথকভাবে ভ্যাকুয়াম ব্যাগ ছিদ্র ক্ষেত্রে বন্ধ করা হবে.
৪-১১-৮ভ্যাকুয়ামিং এবং পরিমাপের বিচ্ছেদ।
৪-১১-৯একটি বৃত্ত শুরু করার আগে স্বয়ংক্রিয় ভ্যাকুয়াম ফুটো পরীক্ষা।
৪-১২। নিয়ন্ত্রণ ব্যবস্থা
Ø কম্পোজিট উপাদান ক্ষেত্রের জন্য গবেষণা ও উন্নয়নের উপর ভিত্তি করে কন্ট্রোল সিস্টেম তৈরি করা হয়েছে।এবং এটি প্রক্রিয়া স্বয়ংক্রিয় পরিচালনার জন্য একটি পিএলসি এবং সিস্টেমের তত্ত্বাবধানের জন্য একটি পিসি নিয়ে গঠিত. পুরো সিস্টেমটি নির্বিশেষে উন্নত সফটওয়্যার প্যাকেজ-টিপিসি (থার্মাল প্রসেসিং কন্ট্রোল) এর উপর ভিত্তি করে কাজ করে ।
Ø পাসওয়ার্ড সুরক্ষিত এন্ট্রি অ্যাক্সেস, অপারেটর একটি নাম এবং পাসওয়ার্ড দিয়ে সুরক্ষা লগইন ফর্ম অ্যাক্সেস করে সিস্টেমে লগ ইন করতে পারেন।
Ø সম্পূর্ণ স্বয়ংক্রিয় অপারেশন গরম, চাপ, ভ্যাকুয়াম, ভেন্টিলেশন, শীতল এবং নিষ্কাশন কর্ম সহ।অখণ্ডতা পরীক্ষা তথ্য এবং রান ওভাররাইড নিয়ন্ত্রণযেমন পরিবর্তন সেগমেন্ট, শেষ রান ইত্যাদি।
Ø ম্যানুয়াল অপারেশন স্ক্রিনটি অপারেটরকে তাপমাত্রা, চাপ, ভ্যাকুয়াম, ফ্যান এবং ভালভগুলি ম্যানুয়াল নিয়ন্ত্রণের অনুমতি দেয়।
Ø বিভিন্ন কাজের প্রক্রিয়ার প্রয়োজনীয়তা অনুযায়ী, এটি শক্ত করার আগে সেগমেন্ট সময়, নিয়ন্ত্রণ টিসি, তাপমাত্রা মান, তাপমাত্রা হার, ভ্যাকুয়াম মান, চাপ মান, চাপ হার ইত্যাদি সেট করতে পারে,এবং এটি লাইভ অপারেশন উপর পরামিতি পরিবর্তন করতে পারেন.
Ø এটি বিভিন্ন হার্নিং রেসিপি নির্বাচন এবং সংরক্ষণ করতে পারে, চাপ, ভ্যাকুয়াম এবং তাপমাত্রার বাস্তব সময় এবং ঐতিহাসিক প্রবণতা প্রদর্শন করতে পারে;স্টোরেজ সব প্রক্রিয়াকরণ তথ্য এবং তার কাগজবিহীন রেকর্ড ফাংশন কাজ বক্ররেখা এবং প্রক্রিয়া পরামিতি রিপোর্টিং উপলব্ধি করতে পারেন.
Ø এটি ডিভাইসগুলির সমস্ত ক্রিয়াকলাপ এবং সুরক্ষা সিস্টেমের তথ্য যেমন সুরক্ষা ইন্টারলক, দরজা বন্ধ, দরজা লক ইত্যাদি ক্রমাগত পর্যবেক্ষণ করতে পারে।
Ø এটিতে শ্রবণ এবং চাক্ষুষ বিপদাশঙ্কা ব্যবস্থা এবং ডায়াগনস্টিক এবং ত্রুটি সনাক্তকরণ স্ক্রিন রয়েছে, যার মধ্যে অতিরিক্ত তাপমাত্রা এবং অতিরিক্ত চাপের বিপদাশঙ্কা এবং বিভিন্ন নিরাপত্তা সুরক্ষা ফাংশন রয়েছে, যেমন ভ্যাকুয়াম ফুটো,চিকিত্সা চক্রের বেশি বিচ্যুতি, উপাদান ব্যর্থতা ইত্যাদি
Ø গরম নিয়ন্ত্রণ অপারেটর পণ্য বা বায়ু বা সর্বনিম্ন T / C রিডিং থেকে নিয়ন্ত্রণ করতে পারবেন, TPC নিয়ন্ত্রণ TC আছে, অপারেটর বায়ু TC, উচ্চ TC, বা কম TC চয়ন করতে পারেন।
Ø টিপিসিতে সমস্ত সেন্সরের জন্য ক্যালিব্রেশন এবং সার্টিফিকেশন স্ক্রিন রয়েছে। সার্টিফাইড স্ট্যান্ডার্ডের তুলনায় যখনই কোনও সেন্সরের মানটি ভুল হয় তখন সাধারণত ক্যালিব্রেশন প্রয়োজন হয়।
Ø গ্রাহক রেজিস্টার, লগইন এবং প্রোডাক্টের তথ্য টাইপ করতে পারবেন এবং ইনট্রানেট বা রিমোট কন্ট্রোল বাস্তবায়ন করতে পারবেন।
Ø এটি পণ্যের গুণমান উন্নত করার জন্য ডেটা আউটপুট, মুদ্রণ, বিশ্লেষণ প্রয়োজনীয়তা উপলব্ধি করতে পারে।
Ø ইউপিএস (অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ), শক্তি:1000VA
৪-১৩ নিরাপত্তা ব্যবস্থা:
Ø দরজা বন্ধ করার জন্য যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলক, দরজা বন্ধ এবং অবস্থান প্রমাণ লক, অটোক্লেভের চাপ 0.2 বারের বেশি হলে অটোক্লেভটি খোলা যাবে না।
Ø অতিরিক্ত তাপমাত্রা বা অতিরিক্ত চাপের মুখোমুখি হলে এটি স্বয়ংক্রিয় অ্যালার্ম হবে; তাপমাত্রা বেশি হলে স্বয়ংক্রিয়ভাবে তাপমাত্রা হ্রাস করবে এবং চাপ বেশি হলে স্বয়ংক্রিয়ভাবে মুক্তি পাবে।
Ø এটিতে চাপ মুক্ত করার জন্য জরুরী ভালভ রয়েছে।
Ø এএসএমই-র শংসাপত্রপ্রাপ্ত চাপ সুরক্ষা ত্রাণ ভালভ
Ø নিম্ন চাপের বায়ু এলার্ম, নিম্ন চাপ সুইচ এবং নিম্ন চাপ ত্রাণ...
Ø সার্কুলেশন ফ্যান মোটর ট্রিট ইঙ্গিত
Ø অটোক্ল্যাভের সম্পূর্ণ কাজ বন্ধ করার জন্য অটোক্ল্যাভ-নিরাপত্তা ডিভাইসে থাকা ব্যক্তি।
Ø দরজা খোলার/বন্ধ করার সময় অডিও ভিজ্যুয়াল এলার্ম।
Ø জরুরী স্টপ বোতাম টিপুন নিরাময় চক্র বন্ধ করার জন্য সমস্ত চাপ নিয়ন্ত্রণ ভালভ, depressurization নিয়ন্ত্রণ ভালভ, প্রধান শীতল নিরাপদ ব্যর্থ হবে।
৪-১৪।
OLYMSPAN অটোক্লেভটি প্রাইম করা হবে এবং উচ্চ গ্লস "ডার্ক ব্লু" রঙের রঙ করা হবে। গ্রাহক
অনুরোধ করা রঙটি ঐচ্ছিকভাবে উদ্ধৃত করা যেতে পারে।
5. কম্পোজিট অটোক্লেভের প্রধান প্রযুক্তিগত তথ্য
মডেল#SN-CGF19540 কম্পোজিট অটোক্লেভ ¢ টেকনিক্যাল পরামিতি | |||
না, না। | বর্ণনা | ইউনিট | স্পেসিফিকেশন এবং পরামিতি |
1 | কার্যকর কাজের ব্যাসার্ধ | মিমি | 1950 |
2 | কার্যকর কাজের সময়কাল | মিমি | 4000 |
3 | অটোক্লেভ ট্র্যাক দূরত্ব | মিমি | 1150 |
4 | ট্র্যাকের উচ্চতা (জমি থেকে ট্র্যাকের সমতল পর্যন্ত) | মিমি | 850 |
5 | ডিজাইন চাপ | এমপিএ | 1.2 |
6 | ম্যাক্স। কাজের চাপ | এমপিএ | 1.05 |
7 | সর্বাধিক চাপের হার (গড়) | বার/ মিনিট | 0.6 |
8 | সর্বাধিক চাপ হ্রাস হার (গড়) | বার/ মিনিট | 0.6 |
9 | সুরক্ষা ভালভের নিষ্কাশন | এমপিএ | 1.15 |
10 | ডিজাইন তাপমাত্রা | °C | 250 |
11 | সর্বোচ্চ। কাজের তাপমাত্রা | °C | 230 |
12 | সর্বাধিক গরম করার হার (বায়ু গড়) | °C/মিনিট | 4.5 |
13 | সর্বাধিক শীতল হারের (বায়ু গড়) | °C/মিনিট | 4.5 |
14 | পরীক্ষার সময় তাপীয় বোঝা | কেজি | ১২০০ কেজি ইস্পাত |
15 | স্থিতিশীল অবস্থায় তাপমাত্রার অভিন্নতা | °C | ±2 |
16 | সর্বাধিক তাপমাত্রায় বাইরের শেল তাপমাত্রা | °C | <৬০ |
17 | দ্রুত খোলার দরজা মোড | ---- | হাইড্রোলিক |
18 | কাজের মাধ্যম | ---- | কম্প্রেসড এয়ার |
19 | গরম করার মোড | ---- | বৈদ্যুতিক ((কনভেকশন+রেডিয়েশন)) |
20 | হিটার | ---- | ইনকনেল টিউবুলার হিটার |
21 | গরম করার ক্ষমতা | কেডব্লিউ | 136 |
22 | সার্কুলেটিং ফ্যান মোটরের পরিমাণ | সেট | 1 |
23 | সার্কুলেটিং ফ্যান মোটরের শক্তি | কেডব্লিউ | 22 |
24 | থার্মোকপল প্রকার | ---- | টাইপ কে |
25 | বায়ু তাপমাত্রা থার্মোকপল | টুকরা | 1 |
26 | পার্ট তাপমাত্রা থার্মোকপল | টুকরা | 12 |
27 | চাপ ট্রান্সডুসার পরিমাণ | টুকরা | 1 |
28 | ভ্যাকুয়াম লাইন | টুকরা | 6 |
29 | ভ্যাকুয়াম প্রোবের পরিমাণ | টুকরা | 6 |
30 | প্রতিটি ভ্যাকুয়াম লাইনের পিএলসি নিয়ন্ত্রিত ভালভ | --- | ভ্যাকুয়াম এবং ভেন্টেশন |
31 | মিনি ভ্যাকুয়াম চাপ | এমপিএ | -০.08 |
33 | স্ট্যান্ডার্ড কন্ট্রোল মোড | --- | পিএলসি+পিসি |
34 | কন্ট্রোল সফটওয়্যার | --- | তাপীয় প্রক্রিয়াকরণ নিয়ন্ত্রণ (টিপিসি) |
35 | আইসোলেশনের ধরন | --- | অভ্যন্তরীণ |
36 | আইসোলেশন উপাদান | --- | সিরামিক ফাইবার |
37 | আইসোলেশন বেধ | মিমি | 100 |
38 | আইসোলেশন শীট ধাতু | --- | স্টেইনলেস স্টীল |
39 | কাজের পরিবেশের তাপমাত্রা | °C | ন্যূনতম ০.২০°সি, সর্বোচ্চ ৪৫°সি |
40 | কাজের পরিবেশের আর্দ্রতা | --- | <৬০% |
41 | পাওয়ার সাপ্লাই | --- | 220/380VAC, 3P+N+PE, 50/60Hz |
42 | ওজন | কেজি | ₹২০০০০ |
6. টিপিসি নিয়ন্ত্রণ ব্যবস্থা (তাপীয় প্রক্রিয়া নিয়ন্ত্রণ)
6-1 টিপিসির সংক্ষিপ্ত ভূমিকা
অটোক্ল্যাভ উপাদান এবং সেন্সরগুলি টিপিসি নিয়ন্ত্রণ ব্যবস্থা দ্বারা পর্যবেক্ষণ এবং নিয়ন্ত্রিত হবে। টিপিসি হল OLYMSPAN এর কম্পিউটারাইজড নিয়ন্ত্রণ সফটওয়্যারের উইন্ডোজ এক্সপি সংস্করণ।টিপিসি 2006 সালে অলিমস্প্যান দ্বারা বেশিরভাগ অটোক্লেভ অ্যাপ্লিকেশনগুলির জন্য একটি একক সফ্টওয়্যার নিয়ন্ত্রণ প্ল্যাটফর্ম হিসাবে বিকাশ করা হয়েছিল.
৬-২ আপনার পারফরম্যান্সের মূল চাবিকাঠি হচ্ছে উচ্চতর নিয়ন্ত্রণ
বেশিরভাগই সম্মত হবেন যে কম্পোজিট উত্পাদনের জগতে, অটোক্লেভের কর্মক্ষমতা, ব্যবহারযোগ্যতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য নিয়ন্ত্রণ ব্যবস্থা একটি মূল উপাদান।এমনকি সেরা অটোক্লেভ একটি খারাপ পারফরম্যান্স নিয়ন্ত্রণ সিস্টেম দ্বারা পঙ্গু করা হবেবিশেষ করে যখন বড় পরিমাণে কম্পোজিট প্রক্রিয়াকরণ করা হয়।OLYMSPAN আমাদের R & D প্রচেষ্টা একটি বড় অংশ আমাদের নিয়ন্ত্রণ সফটওয়্যার এবং বৈশিষ্ট্য / ক্ষমতা যে প্রসেসিং কর্মক্ষমতা উন্নত করতে পারেন উপর দৃষ্টি নিবদ্ধ করেছে, নির্ভরযোগ্যতা, এবং অটোক্ল্যাভ মধ্যে পাতলা উত্পাদন।
৬-৩ টিপিসি সফটওয়্যার
অটোক্লেভটি একটি পরীক্ষিত টিপিসি কম্পিউটারাইজড কন্ট্রোল সফটওয়্যার দ্বারা নিয়ন্ত্রিত হবে, যা একটি একক পিসিতে বা প্রাথমিক এবং ব্যাকআপ আর্কিটেকচারে কনফিগার করা হবে (ঐচ্ছিক) ।
Øব্যবহার সহজ- যদিও TPC বাজারের সবচেয়ে উন্নত নিয়ন্ত্রণ সফটওয়্যার পণ্য, সফটওয়্যার এখনও ব্যবহার করা খুব সহজ।সমস্ত স্ক্রিন এবং বৈশিষ্ট্য ব্যবহারযোগ্যতা সর্বাধিকীকরণ এবং অপারেটর দক্ষতা বৃদ্ধি করার জন্য ডিজাইন করা হয়উদাহরণস্বরূপ, যন্ত্রপাতির "দরজা খোলা" সময় কমাতে পার্ট এন্ট্রি, ফুটো পরীক্ষা এবং অন্যান্য প্রাক-রান অপারেশনগুলি সহজতর করা হয়েছে।
Øনিরাপত্তা- টিপিসি সফটওয়্যার নিম্নলিখিত ক্ষমতা অন্তর্ভুক্তঃ
l প্রতিটি অপারেটর, সুপারভাইজার বা ইঞ্জিনিয়ারের জন্য ব্যবহারকারী অ্যাকাউন্ট তৈরি করতে।
l প্রতিটি ব্যবহারকারীর জন্য নির্দিষ্ট এবং স্বাধীন অনুমতি এবং সীমাবদ্ধতা বরাদ্দ করতে।
l সময় স্ট্যাম্পিং সহ ব্যবহারকারীর লগইন এবং লগআউট অপারেশনগুলি ট্র্যাক করতে
l অপারেটর নিষ্ক্রিয়তার একটি নির্দিষ্ট সময়ের পরে একটি স্বয়ংক্রিয় লগআউট প্রোগ্রাম করতে।
Øচমৎকার নির্ভরযোগ্যতা¢ টিপিসি একটি ক্লায়েন্ট-সার্ভার প্যাকেজ হিসাবে ডিজাইন করা হয়েছে যা ক্ষেত্রের মধ্যে প্রমাণিত নির্ভরযোগ্যতার সাথে। এটি OLYMSPAN এবং আমাদের গ্রাহকদের জন্য গ্রহণযোগ্য নয় যে নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলি "লক" করে,এবং এই কারণেই টিপিসি কঠোর আপটাইম স্পেসিফিকেশন পূরণের জন্য ডিজাইন এবং পরীক্ষা করা হয়আমাদের অনেক টিপিসি সিঙ্গল-পিসি সিস্টেম কোন বড় সমস্যা ইভেন্ট ছাড়া বছরের পর বছর ধরে একাধিক টুকরা সরঞ্জাম নিয়ন্ত্রণ করছে। টিপিসি উৎপাদন সময় সব প্রতিযোগী পণ্য তুলনায় অনেক ভাল।
Øঅটো-রিডন্ডেন্সি (ঐচ্ছিক)TPC একটি দ্বিতীয় পিসির মাধ্যমে অপারেশন এবং ডেটার 100% রিডন্ড্যান্স সমর্থন করে। একটি TPC স্তর II এবং III সিস্টেমে, দুটি পিসি সরঞ্জামগুলির প্রাথমিক এবং ব্যাকআপ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।প্রাথমিক পিসি ব্যর্থতার খুব অসম্ভব ক্ষেত্রে, ব্যাকআপ পিসি নিয়ন্ত্রণ নেবে এবং চালানো অব্যাহত রাখবে। ব্যাকআপ পিসিতে প্রাথমিক পিসি ব্যর্থতা পর্যন্ত এবং পরেও ডেটার একটি সম্পূর্ণ ব্যাকআপ কপি থাকবে।স্বাভাবিক ক্রিয়াকলাপের সময়, উভয় পিসি দেখার এবং / অথবা অপারেশন জন্য ব্যবহার করা যেতে পারে।
Øউন্নত নিরাময় নিয়ন্ত্রণ- অলিম্পসপ্যান চীনের অটোক্ল্যাভে কম্পোজিট শক্ত করার জন্য উন্নত নিয়ন্ত্রণের নকশা এবং বাস্তবায়নের ক্ষেত্রে নেতৃস্থানীয়।টিপিসি সফটওয়্যারে শত শত বিকল্প রয়েছে যা বিশেষভাবে পণ্যের গুণমান বাড়ানোর জন্য ডিজাইন করা হয়েছেএর মধ্যে রয়েছে উন্নত রেসিপি নিয়ন্ত্রণ, বায়ু তাপমাত্রা দ্বারা নিয়ন্ত্রণ, অংশ তাপমাত্রা দ্বারা নিয়ন্ত্রণ, অংশ গ্রেডিয়েন্ট দ্বারা নিয়ন্ত্রিত, বায়ু গ্রেডিয়েন্ট দ্বারা নিয়ন্ত্রিত, এক্সোথার্মিক নিয়ন্ত্রণ,এবং অন্যান্য উপাদান বৈশিষ্ট্য, সক্রিয় নিয়ন্ত্রণ, এবং আরো অনেক কিছু।
Øবিস্তৃত প্রতিবেদন- টিপিসিতে একটি বিস্তৃত রিপোর্টিং ক্ষমতা রয়েছে যা অন্যান্য প্যাকেজগুলির তুলনায় অনেক বেশি শক্তিশালী এবং নমনীয়।আপনি ডাটাবেস ক্যোয়ারী দ্বারা নির্দিষ্ট রান নির্বাচন করুন এবং প্রদর্শন এবং / অথবা রঙ গ্রাফ বিন্যাসে প্রবণতা তারিখ মুদ্রণ করতে পারেন, সংখ্যাসূচক লগ, পাস / ব্যর্থ রিপোর্ট, বার্তা লগ, এবং অন্যান্য ফরম্যাটের একটি হোস্ট।
Øরিমোট কন্ট্রোল/ভিউ- টিপিসি হল একমাত্র প্যাকেজ যা একক গ্রাহক নেটওয়ার্কের একাধিক পিসি দ্বারা দেখা এবং নিয়ন্ত্রণ করা যায়।অন্যান্য প্রতিযোগিতামূলক পণ্যগুলির বিপরীতে যা পিসি-যে কোনও জায়গায় সরঞ্জাম পিসি "নিয়ন্ত্রণ নিতে" ব্যবহার করে, টিপিসি নেটওয়ার্কের অপারেটর, প্রকৌশলী, QA / QC কর্মী এবং পরিচালকদের দ্বারা একই সাথে অপারেশন এবং প্রক্রিয়াটি দেখার অনুমতি দেয়। 10 টিরও বেশি সমান্তরাল ক্লায়েন্ট সমর্থিত।
Øআপ টু ডেট- আমাদের ব্যবহারকারীদের অনুরোধ অনুযায়ী সর্বাধিক আপ টু ডেট বৈশিষ্ট্য এবং ক্ষমতা প্রদানের জন্য টিপিসি নিয়মিত রক্ষণাবেক্ষণ এবং আপডেট করা হয়।
৬-৪ স্ক্রিন ইমেজ নমুনা
নিম্নলিখিত স্ক্রিন ইমেজগুলি একটি সাধারণ OLYMSPAN কম্পোজিট অটোক্লেভ বাস্তবায়নের জন্য সরবরাহ করা হয়েছে।
সমস্ত স্ক্রিন গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজ করা হয়। |
গ্রাফিক এবং অ্যানিমেটেড প্রক্রিয়া এবং যন্ত্রপাতি স্ক্রিন সব অটোক্লেভ সঙ্গে মান হয় |
সম্পূর্ণ স্বয়ংক্রিয় অপারেশন কন্ট্রোল এবং মনিটর রান স্ট্যাটাস তথ্য, তথ্য সংরক্ষণ তথ্য, অখণ্ডতা চেক তথ্য এবং রান ওভাররাইড নিয়ন্ত্রণ |
মাঠ পরীক্ষা, সেন্সর পরীক্ষা, ভ্যাকুয়াম পরীক্ষা, ড্রাউনডাউন পরীক্ষা এবং ফুটো পরীক্ষা সহ পাঁচ ধাপের প্রাক-রান অখণ্ডতা পরীক্ষা |
ম্যানুয়াল অপারেশন স্ক্রিন অপারেটরকে ম্যানুয়াল নিয়ন্ত্রণ তাপমাত্রা, চাপ, ভ্যাকুয়াম, ফ্যান এবং ভালভগুলি অনুমোদিত হিসাবে নিতে দেয়। |
পর্যবেক্ষণ এবং সব নির্বাচিত thermocouples, ভ্যাকুয়াম জোন এবং তাদের রিডিং প্রদর্শন |
রেসিপি সম্পাদনা স্প্রেডশীটের মাধ্যমে হয় এবং এতে অডিট-ট্র্যাকিং, সংশোধন নিয়ন্ত্রণ এবং নিরাময় চক্রের সমস্ত দিকের সম্পূর্ণ ক্রমিকরণ অন্তর্ভুক্ত রয়েছে। |
রিয়েল-টাইম এবং পোস্ট-অ্যানালিসিস ট্রেন্ডিং প্যানিং, জুমিং এবং অন্যান্য বৈশিষ্ট্য অন্তর্ভুক্ত করে। |
8,কম্পোজিট অটোক্লেভের কনফিগারেশন
Ø পিসি: ডেল
Ø পিএলসিঃ সিমেন্স
Ø প্রধান বৈদ্যুতিক উপাদানঃ স্নাইডার
Ø শেলঃএএসএমই সার্টিফিকেট স্ট্যান্ডার্ড OLYMSPAN, CHINA
Ø হিটার: ইলেকট্রিক হিটার ইনকনেল টিউবার হিটার।
Ø আইসোলেশন উপাদানঃ সিরামিক ফাইবার
Ø রক্ষাকারী বর্মঃ স্টেইনলেস স্টিল
Ø গরম এক্সচেঞ্জারঃ 304 স্টেইনলেস স্টীল, XUELANG, চীন
Ø এসসিআরঃ শিমাডেন, চীন
Ø ইলেক্ট্রো-নিউম্যাটিক নিয়ন্ত্রিত বল ভালভঃ ইয়ামাতাক, জাপান
Ø পিআইডি কন্ট্রোলার: ওমরন, জাপান
Ø লিমিটেড সুইচঃ ওম্রন, জাপান
Ø স্পেশাল মোটরঃ অলিম্পাসপ্যান, চীন
Ø থার্মোকপলঃ ওমেগা
Ø চাপ পরিবর্তনকারী: হানিওয়েল
Ø ভ্যাকুয়াম পাম্পঃ বুশ।
9প্যাকিং
৯-১।দীর্ঘ দূরত্বের সমুদ্র এবং স্থল পরিবহন এবং উভয় পক্ষের অনুপস্থিতিতে যে রুক্ষ হ্যান্ডলিং ঘটতে পারে তা বিবেচনা করে সরঞ্জামগুলি যথাযথভাবে প্যাক / মোড়ানো হবে।
৯-২আর্দ্রতা, মরিচা, ছাঁচ, স্ক্র্যাচ, কম্পন ইত্যাদি থেকে যথাযথ সুরক্ষা গ্রহণ করা হবে যাতে পণ্যগুলি ভাল অবস্থায় ইনস্টলেশন সাইটে পৌঁছতে পারে।
৯-৩।শিপিং চিহ্ন এবং সাবধানতা স্পষ্টভাবে আঁকা হবে, এবং বিস্তারিত প্যাকিং তালিকা (ইন
(ইংরেজি) প্যাকেজিংয়ের বাইরের অংশে দৃঢ়ভাবে সংযুক্ত হবে।
10ডেলিভারি, ইনস্টলেশন এবং গুণমানের গ্যারান্টি
10-1। ডেলিভারি
ডেলিভারি সময় 150 দিন আগে পেমেন্ট প্রাপ্তির পর; কিন্তু শিপিং সময় অন্তর্ভুক্ত নয়!
১০-২ ইনস্টলেশন
১০২১ক্রেতার সহায়তায় ইনস্টলেশন এবং কমিশনিং 1 জন x 20 দিন (সর্বোচ্চ) সময় নেয়। একই সময়ের মধ্যে উত্পাদন প্রশিক্ষণ পরিচালিত হয়।
১০২২বিক্রেতার সার্ভিস টিমের জন্য ওঠাপড়ার বিমানের টিকিট, বীমা, বোর্ডিং এবং খাবারসহ আন্তর্জাতিক ভ্রমণের খরচ ক্রেতাকে দিতে হবে।
১০-৩। গুণমানের নিশ্চয়তা
বিক্রেতা 14 মাসের মানের গ্যারান্টি প্রদান করে, যার মধ্যে বিক্রেতা নিম্নমানের, অনুপযুক্ত নকশা বা পরিষেবাগুলির কারণে সমস্ত সরঞ্জামের ব্যর্থতার জন্য দায়ী।

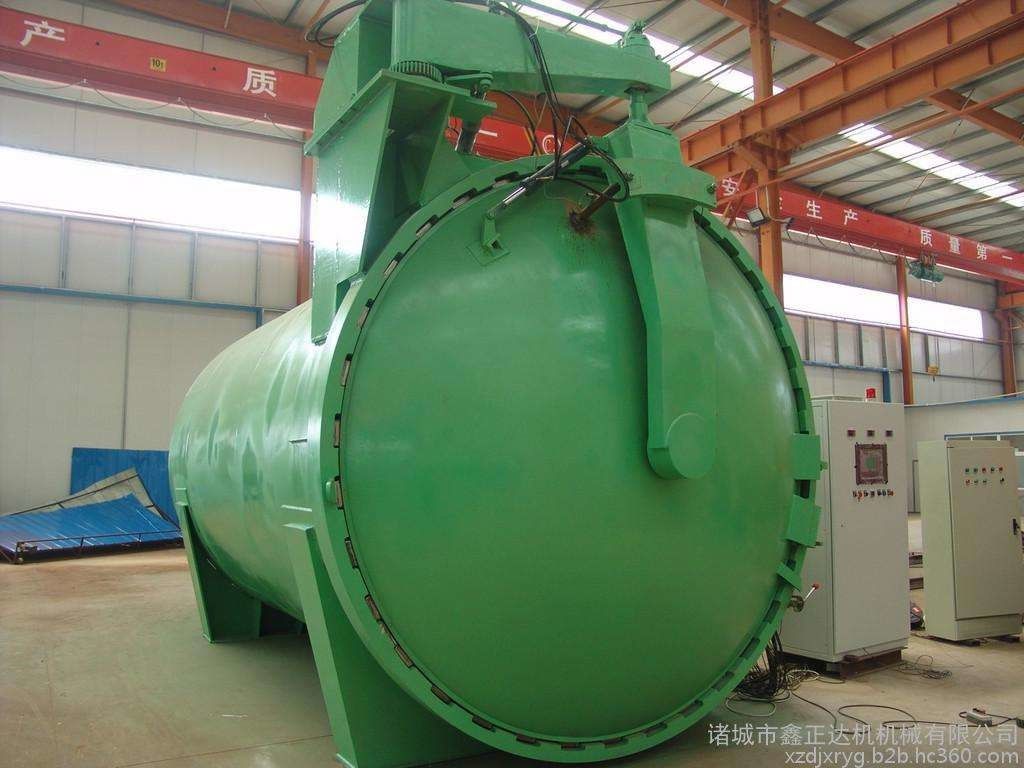

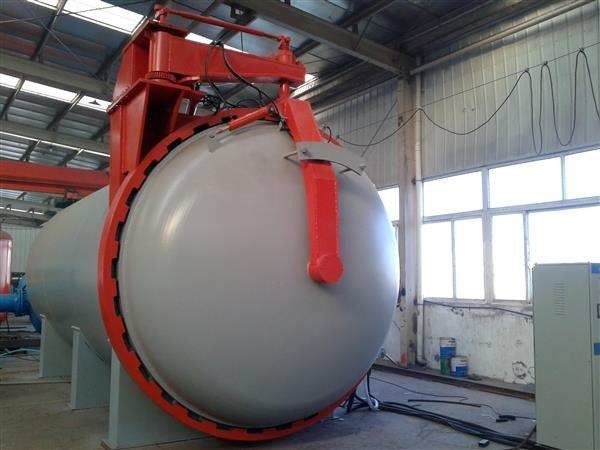

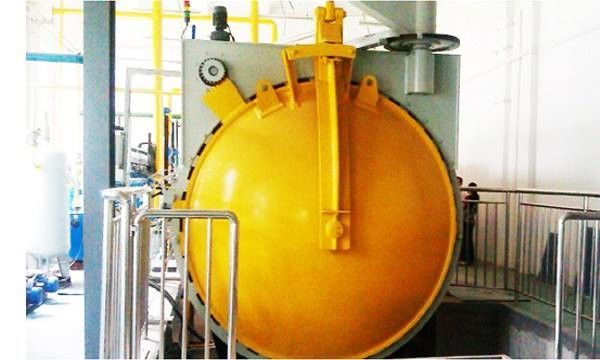

11. কর্মশালার দৃশ্য
১২. পেমেন্টের মেয়াদ
ক্রেতা বিক্রেতাকে নিম্নলিখিত উপায়ে চুক্তির মূল্য প্রদান করবেঃ
1. মোট মূল্যের ৩০% টি/টি দ্বারা আগাম অর্থ প্রদান হিসাবে প্রদান করা হবে।
2. ২০% টি/টি দ্বারা অনুমোদন অঙ্কন জমা দেওয়ার পরে
3. ৪০% শিপিংয়ের সময়
5. গ্রাহক গ্রহণের পরে 10% বা ডেলিভারি পরে সর্বোচ্চ 60 দিন
বিকল্প শর্তাবলী বিবেচনা করা যেতে পারে, যদিও শর্তাবলী পরিবর্তন সিস্টেমের সামগ্রিক মূল্য প্রভাবিত করতে পারে।
13সেবা শর্তাবলী
13.১ বিক্রির আগে সার্ভিসঃ
গ্রাহকের সরঞ্জাম নির্বাচন করার জন্য আপেক্ষিক প্রযুক্তিগত তথ্য প্রদান করুন। নকশা মেঝে পরিকল্পনা, মৌলিক সাধারণ অঙ্কন এবং উদ্ধৃতি।
13.২ বিক্রির জন্য পরিষেবা:
চুক্তি কার্যকর হওয়ার পর, আমরা প্রতিটি আইটেম বাস্তবায়ন করব এবং প্রতিটি উত্পাদন প্রক্রিয়াতে প্রাসঙ্গিক মানগুলি কঠোরভাবে বজায় রাখব।গুণমান এবং প্রযুক্তি প্রয়োজনীয়তা পূরণ করতে পারে.
13.৩ বিক্রির পর সার্ভিসঃ
ইনস্টলেশন এবং প্রশিক্ষণের জন্য গ্রাহককে সহায়তা করুন। এক বছরের জন্য রক্ষণাবেক্ষণ এবং মেরামত। গ্রাহককে রুট-ট্রিপ ফ্লাইটের টিকিট এবং আবাসন প্রদান করতে হবে।
14. উদ্ধৃতির বৈধতা
আমাদের উদ্ধৃতি পাওয়া যাবে৩০ দিনআমরা আপনাকে আনুষ্ঠানিকভাবে পাঠিয়েছিঃ ফ্যাক্স, ইমেইল বা কুরিয়ার।
15চূড়ান্ত চুক্তিতে আরও শর্তাবলী ব্যাখ্যা করা হবে।
এই উদ্ধৃতি জমা দেওয়ার সুযোগ দেওয়ার জন্য পুরো OLYMSPAN টিম আপনাকে ধন্যবাদ জানায়।দলের প্রতিটি সদস্য আপনার সাথে কাজ করার সুযোগের প্রশংসা করে এবং আপনার প্রত্যাশা অতিক্রম করার সুযোগের অপেক্ষায় থাকেআপনার কোন প্রশ্ন, প্রয়োজনীয়তা বা ধারণা থাকলে, দয়া করে নীচে স্বাক্ষরিত ব্যক্তির সাথে যোগাযোগ করতে দ্বিধা করবেন না।
আন্তরিকভাবে আপনার,
আপনার তদন্ত আমাদের সরাসরি পাঠান
